Изготовление ТЭНов для гальваники

Производственная компания «Марион» принимает заказы на изготовление ТЭНов для гальваники любой сложности. Форма, размер, конфигурация и мощность нагревателя проектируются исходя из нужд заказчика. Чтобы заказать изготовление ТЭНов для гальваники скачайте и заполните бланк заказа. Прикрепите его и ваши чертежи или эскизы к форме оформления заявки на сайте или направьте ваш запрос письмом на электронную почту info@elektroteni.ru

Процесс гальванизации металлов на промышленных предприятиях протекает при определенной температуре раствора электролита. Для нагрева электролита гальванические ванны снабжаются собственной системой подогрева. В состав растворов входит большое количество агрессивных и химически активных веществ, поэтому к гальваническим ТЭНам, изготавливаемым на заказ, предъявляются особые требования.

ТЭНы для гальваники можно разделить на:

• Колбовые погружные нагреватели.
• ТЭНы для гальванических ванн.

Погружные колбовые нагреватели предназначены для использования в агрессивных растворах кислот и щелочей применяемых в процессах гальванизации. Материалы оболочки нагревателей являются очень стойкими к разрушению при воздействии температуры и агрессивной среды. Такие нагревательные элементы также могут использоваться для обогрева в травильных ваннах, а также в резервуарах промывки.

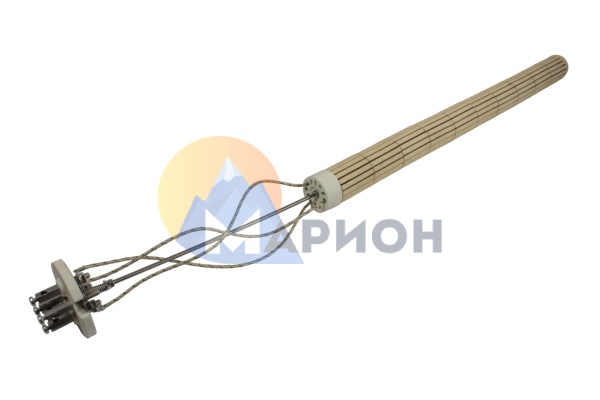

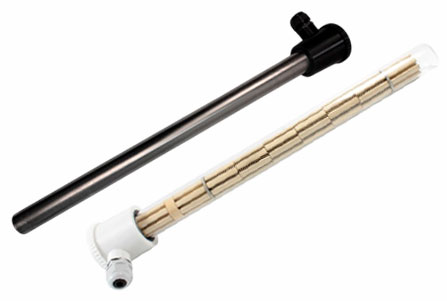

Погружной нагреватель чаще всего состоит из кожуха из кварцевого стекла либо из стали, внутрь помещен нагревательный элемент из наборной керамики и спирали, контактная группа закрыта колпаком, защищающим от брызг. На кожухе размещен знак минимальной глубины погружения жидкости, он определяет длину греющей зоны нагревателя. Защитный колпак и резиновые прокладки выполнены из полипропилена стойкого к воздействию агрессивных жидкостей и их паров. Важнейшее значение для использования гальванического нагревателя имеет тип материала, из которого выполнен корпус.

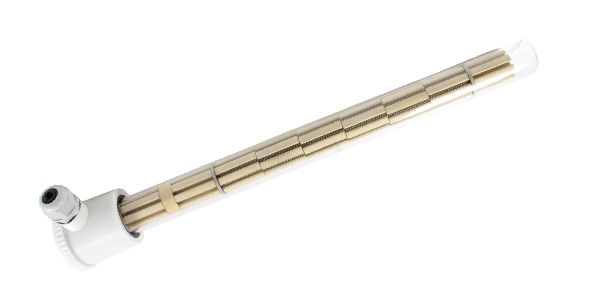

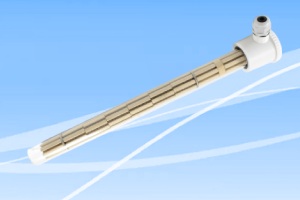

Кожух Ø51мм из кварцевого стекла. Тип нагревателя GGK.

Нагреватели этого типа могут быть использованы практически во всех рабочих растворах кислотных, например:

• кислотные растворы содержащие металлы (Ni, Cd, Cr, Fe, Cu, Pt, Zn, Sn);
• органические кислоты;
• растворы кухонной соли с перманганатом калия;
• жидкости полоскания окисленные (без флюота), вода канальная и вода морская;
• флюс.

Рабочая температура нагревательного элемента — до 150°C.

Внимание! Не применять нагревательные элементы типа GGK в алкалических растворах.

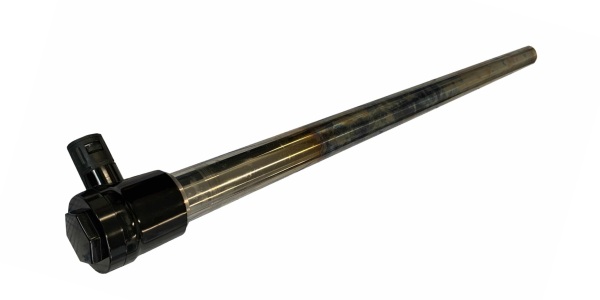

Кожух Ø54 из нержавеющей стали 1H18N9. Тип нагревателя GGS.
Кожух Ø54 из стали H17N13M2T. Тип нагревателя GGSM.

Нагреватели в этих кожухах могут быть применены в большинстве алкалических и цианидовых растворов, например:

• в растворах обезжиривания;
• в обезжиривающих растворах с содержанием металлов (Cu, Cd, Au, Ag, Zn, Sn, латунь);
• в водяных растворах с примесями алкалиев (без галогенов);
• в растворах кислотных ванн с органической кислотой (бензойная, уксусная и винная кислоты).

Рабочая температура нагревательного элемента — до 150°C.

Изготовление ТЭНа для гальваники

Одно из преимуществ сотрудничества с производственной компанией «Марион» — возможность изготовления устройств в соответствии с индивидуальными параметрами, которые установил для нагревателя покупатель. Если вы не нашли подходящий гальванический нагреватель на сайте, обратитесь к нашим менеджерам и мы поставим вам нагреватель соответствующий вашим задачам.

Технические данные колбовых нагревателей

• Напряжение питания — 230 В для ТЭНов до 3.5 кВт мощности, 400 В либо 3*400 В для ТЭНов мощностью свыше 3.5 кВт.
• Температура работы — До 150 °C

Изготовление ТЭНов для гальванических ванн

ТЭНы для гальваники можно устанавливать в емкости различных форм и размеров. ТЭНы с вертикальной установкой легко монтируются и их замена не сопровождается сливанием нагреваемой жидкости. Основная задача предусмотреть подходящий материал оболочки, чтобы тэн прослужил длительный срок. Также важно правильно расчитать размер нагревательного элемента, чтобы греющая часть ТЭНа всегда находилась в жидкости.

Возможные материалы оболочки ТЭН:

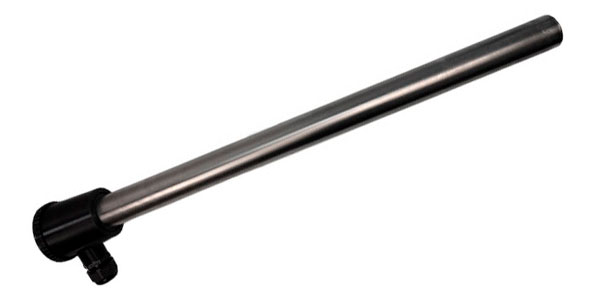

1. Оболочка из титана.
2. Бесшовная трубка из нержавеющей стали.
3. При необходимости — дополнительная защитная фторопластовая оболочка или тефлоновое напыление.

Выше перечисленные материалы обладают очень высокой химической стойкостью и могут быть использованы практических во всех гальванических резервуарах с агрессивными растворами. По запросу также возможно изготовление колб гальванических ТЭНов из шовной нержавеющей и углеродистой стали.

Характеристики ТЭНов для гальванических ванн

• Длина ТЭНа (длина металлической оболочки ТЭНа в развернутом виде) — до 6000мм.
• Диаметр трубки ТЭН: 16; 13; 6.5 мм.
• Форма и конфигурация ТЭН: любые в соответствии с указанными размерами или согласно чертежам и эскизам.
• Мощность: рассчитывается с учетом рабочих параметров ТЭНа в зависимости от диаметра, напряжения, длины.
• Рабочая среда: агрессивные растворы щелочей и кислот; другие жидкости.
• Напряжение: по запросу 12; 24; 36; 42; 48; 60; 127; 220; 380 В.
• Варианты материала для изготовления: титана, бесшовная нержавеющая сталь, шовная нержавеющая и углеродистая сталь. При необходимости — дополнительный защитный слой из тефлона или фторопласта
• Комплектация различными крепежными планками и распорными шайбами происходит по требованию заказчика.
• Комплектация резьбовыми штуцерами: G ½, М22, М20, М18, М16, М12, М10, М14 и другие. Возможные материалы штуцеров: нержавеющая сталь, титан, латунь, углеродистая сталь.

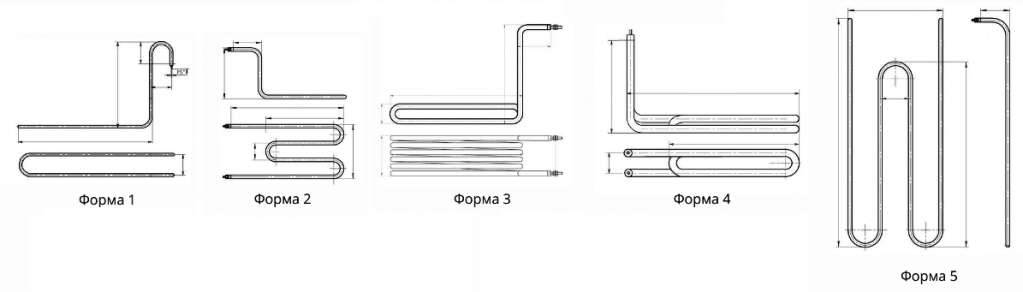

Формы ТЭНов для гальванических ванн:

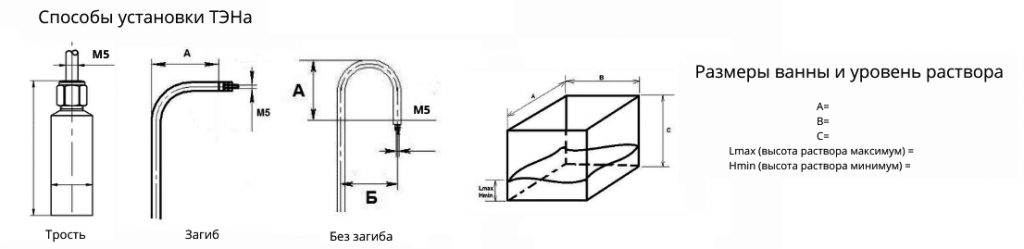

Подключение ТЭнов для гальванических ванн:

На нашем производстве мы изготавливаем колбовые и погружные электронагреватели для гальванических ванн способные работать в условиях агрессивной среды. Изготовление нагревателей такого уровня требуют особого подхода, который могут обеспечить профессионалы нашего производства.
